Модулите на слънчевите клетки се капсулират главно чрез метод на вакуумно горещо пресоване. Разликата между тяхната производителност и съвместимост с чужди страни постепенно намалява, но е необходима допълнителна оптимизация по отношение на потреблението на енергия, температурната равномерност на отоплителната система и интелигентността на оборудването.
Системата за нагряване на топлопреносно масло на ламинатора може независимо да контролира температурата на нагряване, ефективно да подобри ефекта на топлопреминаване между съществуващата електрическа отоплителна система, системата за отопление на котела и работната маса и да подобри равномерността на температурата на повърхността на работната маса.
Първо, принципът на ламинирането на модула за слънчеви клетки топлопреносна маслена отоплителна система
Ламинарната отоплителна система със слънчеви клетки се състои от разширителна кутия, нагревател, температурен сензор, контролер за мощност на отопление, PLC, линия за термично масло, помпа за топлинно масло и сензорен екран.
Принципът на работа на системата за отопление с термично масло на ламинатора: включете превключвателя на захранването и задайте работната температура на опаковъчната платформа чрез сензорния екран. Топлопроводимото масло се използва като топлоносител, а топлопроводимото масло е загрят в нагревателя. Два комплекта отоплителни системи са разположени паралелно зад помпата за горещо масло, които се управляват от контролера на мощността на отоплението; Има два комплекта независими двупосочни серпентинообразни тръбопроводи, горещото масло тече в обратна посока и температурата се компенсира автоматично; разширителен резервоар е разположен в горната част на нагревателя, единият край на двата тръбопровода е свързан с разширителния резервоар и помпата за горещо масло, а другият край е свързан с нагревателя. След разширяване, излишното топлопреносно масло може да се върне в разширителния резервоар и след това да се добави към отоплителната система, когато се охлади; температурните сензори са разположени на входа, изхода и нагревателната плоча на тръбопровода за горещо масло на нагревателя и откритият температурен сигнал се предава на PLC, който се нагрява от отоплителната система. Контролерът на мощността обработва температурния сигнал и управлява мощността на нагревателя; накрая, горещото масло преминава през платформата за опаковане и след това се връща към нагревателя за повторно нагряване, като по този начин образува затворен цикъл.
Второ, избор и изчисляване на топлопреносна маслена отоплителна система за ламинатор
(1) Намерете топлинната мощност
P=W×△t×C×S/860×T
W=Тегло на формата или охлаждаща вода KG
△t=Температурната разлика между желаната температура и началната температура.
C{{0}} Платформена стомана със специфична топлина (0,11)
T=Време за загряване до желаната температура (часове)
Като се има предвид, че отоплителната система на машината за ламиниране на слънчеви клетки е полузатворено отопление и надеждността на топлинния капацитет, резултатите от изчислението на топлинния баланс трябва да бъдат проверени и общият коефициент е 1,2.
(2) Намерете размера на помпата
Трябва да знаете дебита на помпата и налягането (напора), изисквани от клиента
P (Налягане Kg/cm2)=0.1×H(Head M)× (Специфично тегло на топлопреносната среда, вода=1, масло=0.7-0.9 )
L (необходим поток от среда L/мин)=Q(необходима топлина за матрицата Kcal/H)/C(среда от гореща вода=1 масло=0.45)×△t(Температурна разлика между циркулиращите среди във и извън формата)× ×60

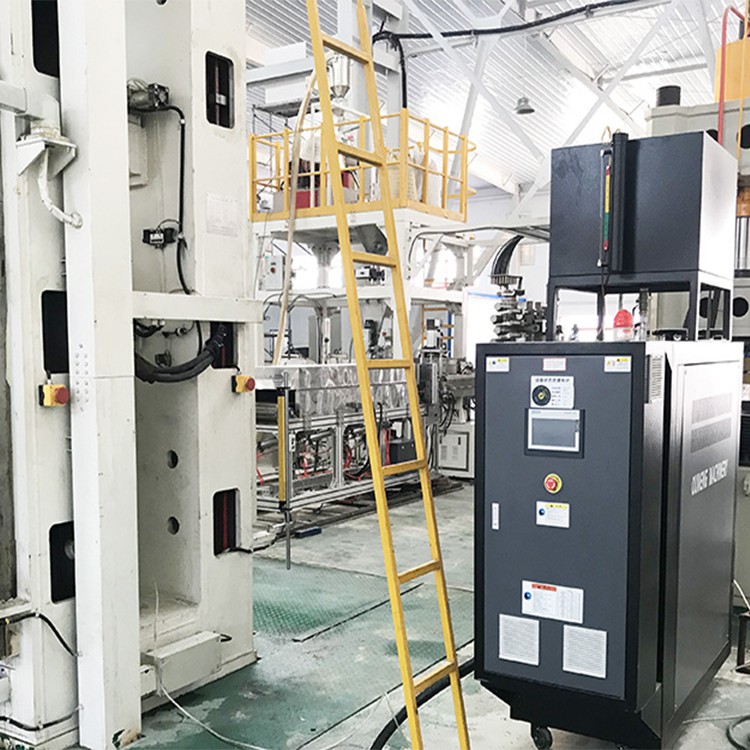

Системата за отопление с термично масло на ламинатора е проста и удобна за инсталиране. Той приема високопрецизна интелигентна програма за управление и еднородността на температурата на опаковъчната платформа е подобрена, което подобрява качеството на ламинатора и е благоприятно за подобряване на качеството на опаковката на модулите на слънчевите клетки.
